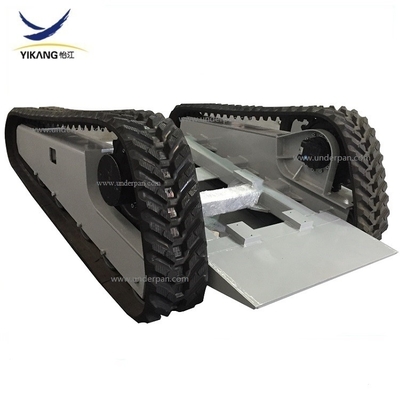

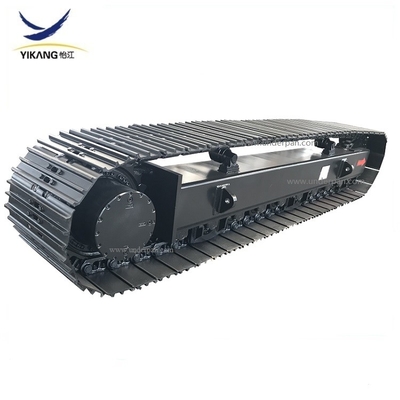

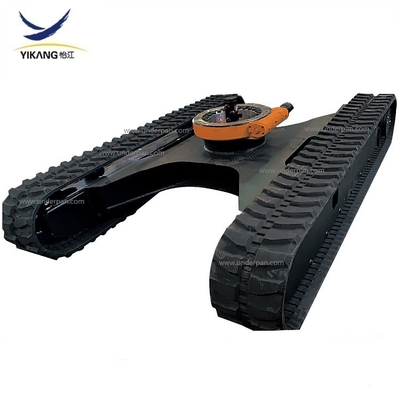

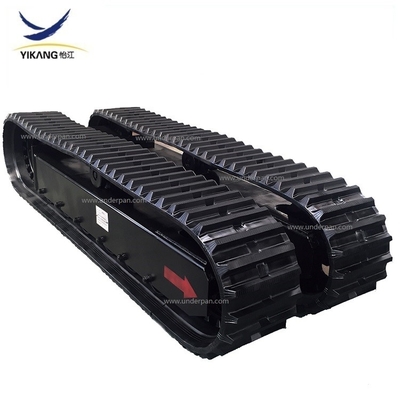

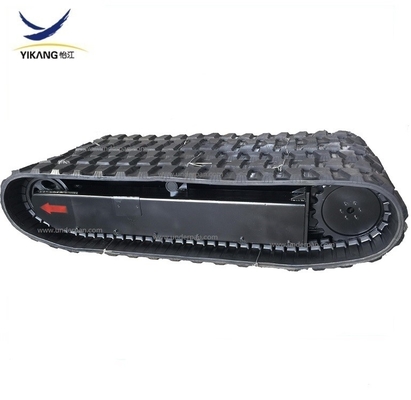

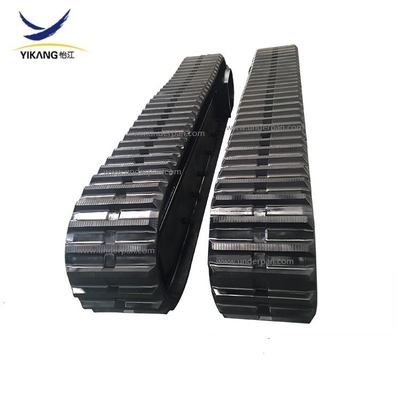

هيكل سفلي من المطاط لـ 1.5 طن 8 طن 9 طن 10 طن 12 طن 15 طن حفارات مجنزرة مجنزرة

الهيكل المطاطي للمسار المطاطي لـ 1.5 طن 8 طن 9 طن 10 طن 12 طن 15 طن حفارات حفر مجنزرة

تتخصص YIJIANG في تصميم تصنيع الهيكل السفلي للمسار.



يتكون الهيكل السفلي الخاص بنا من أسطوانة الجنزير ، الأسطوانة العلوية ، التباطؤ ، العجلة المسننة ، المسار المطاطي لجهاز الشد أو الجنزير الفولاذي ، إلخ ، وقد تم تصنيعه بأحدث التقنيات المحلية ، ويتميز بهيكل مدمج وأداء موثوق به ومتانة وتشغيل مناسب واستهلاك منخفض للطاقة.يستخدم على نطاق واسع في مختلف الحفر ، آلات التعدين ، روبوت مكافحة الحرائق ، معدات التجريف تحت الماء ، منصة العمل الجوية ، معدات رفع النقل ، الآلات الزراعية ، آلات الحدائق ، آلات العمل الخاصة ، آلات البناء الميدانية ، الآلات الاستكشافية ، اللودر ، آلات الكشف الثابتة والسلم وآلات المرساة وغيرها من الآلات الكبيرة والمتوسطة والصغيرة.







وقفة واحدة حل

شركة YIJIANG متخصصة في تصنيع الهيكل السفلي للزاحف ، بما في ذلك الهيكل السفلي للآلات الهندسية ، والهيكل السفلي للودر الانزلاقي ، والهيكل السفلي للآلات الزراعية ، والهيكل السفلي لآلات الحدائق وقطع الغيار المطابقة: أسطوانة الجنزير ، الأسطوانة العلوية ، العجلة المسننة ، المهمل والمسار المطاطي.









منتجات ذات صله



1. نحن مصنع ، تنتمي إلى تكامل الصناعة والتجارة.

2. شركتنا لديها قدرة تصميم مستقل وفريق.

3. شركتنا لديهاأمجموعة كاملة من المعالجةطرق، مركز المعالجة.

4. سلسلة منتجات شركتنا كاملة: من أسطوانة الجنزير ، العجلة المسننة ، الأسطوانة العلوية ، الوسيط الأمامي ، المسار المطاطي ، المسار الفولاذي إلى الهيكل السفلي ، يمكننا تصميم وتخصيص معدات ميكانيكية خاصة.

5.شركتنا لديها منصة قوية للبحث والتطوير.









المنتج الرئيسي



يستخدم الهيكل السفلي YIJIANG على نطاق واسع في العديد من الكسارة المتنقلة ، والحفر ، وآلات المناجم ، وروبوت مكافحة الحرائق ، ومعدات التجريف تحت الماء ، ومنصة العمل الجوية ، ومعدات رفع النقل ، والآلات الزراعية ، وآلات الحدائق ، وآلات العمل الخاصة ، وآلات البناء الميدانية ، والآلات الاستكشافية ، والمحمل ، وآلات الكشف الثابت ، والسلم ، وآلات التثبيت وغيرها من الآلات الكبيرة والمتوسطة والصغيرة.











الهيكل السفلي الاحترافي المخصص

بناءً على تجربة التصنيع والتصميم للهيكل السفلي ، طورت الشركة الهيكل السفلي للمسار المطاطي والهيكل السفلي للمسار الفولاذي ، والتي تستخدم على نطاق واسع في العديد من آلات البناء ، والحفر ، وروبوت مكافحة الحرائق ،معدات التجريف تحت الماءوآلات العمل الخاصة الأخرى.

يمكن لشركتنا تخصيص الهيكل السفلي للمسار ، مثل جهاز حفر المرساة ، جهاز حفر آبار المياه ، جهاز الحفر الأساسي ، جهاز الحفر النفاث ، جهاز الحفر أسفل الحفرة ، الزاحف الهيدروليكي



جهاز الحفر ، جهاز الحفر متعدد الأغراض ، إلخ





وصف الهيكل السفلي

1. كاملة مع مسار مطاطي ، مسار فولاذي ، رابط الجنزير ، محرك نهائي ، بكرات محركات هيدروليكية وعارضة عرضية.

2. قدرة التحميل من 0.5 طن إلى 150 طن.

3. نحن محترفون في تصميم الهيكل السفلي بالكامل وفقًا لمتطلبات العملاء المختلفة.

تتبع معلمات الهيكل السفلي



اكتب	المعلمات (مم)					أصناف المسار	تحمل (كلغ)
	طول)	ب (مركز المسافة)	ج (العرض الكلي)	D (عرض المسار)	E (الارتفاع)
SJ050	1200	900	900	150	300	مسار مطاطي	500
SJ080	1240	940	900	180	300	مسار مطاطي	800
SJ100	1380	1080	1000	180	320	مسار مطاطي	1000
SJ150	1550	1240	1000	200	350	مسار مطاطي	1300-1500
SJ200	1850	1490	1300	250	400	مسار مطاطي	1500-2000
SJ250	1930	1570	1300	250	450	مسار مطاطي	2000-2500
SJ300A	2030	1500	1600	300	480	مسار مطاطي	3000-4000
SJ300 ب	1895	1500	1700	300	485	المسار الصلب	3000-4000
SJ400A	2166	1636	1750	300	520	مسار مطاطي	4000-5000
SJ400B	1990	1600	1800	300	530	المسار الصلب	4000-5000
SJ500A	2250	1720	1800	300	535	مسار مطاطي	5000-6000
SJ500B	2118	1591	1800	300	550	المسار الصلب	5000-6000
SJ700A	2812	2282	1850	350	580	مسار مطاطي	6000-7000
SJ700B	2795	2265	1800	350	600	المسار الصلب	6000-7000
SJ800A	2880	2350	1850	400	580	مسار مطاطي	7000-8000
SJ800B	2880	2350	1850	400	600	المسار الصلب	7000-8000
SJ1000A	3500	3202	2200	400	650	مسار مطاطي	9000-10000
SJ1000B	3500	3202	2200	400	670	المسار الصلب	9000-10000
SJ1500A	3800	3802	2200	500	700	مسار مطاطي	13000-15000
SJ1500 ب	3800	3802	2200	400	700	المسار الصلب	13000-15000
SJ2000B	3805	3300	2200	500	720	المسار الصلب	18000-20000
SJ2500B	4139	3400	2200	500	730	المسار الصلب	من 22000 إلى 25000
SJ3500B	4000	3280	2200	500	750	المسار الصلب	30000-40000
SJ4500 ب	4000	3300	2200	500	830	المسار الصلب	40000-50000
SJ6000B	4500	3800	2200	500	950	المسار الصلب	50000-60000
SJ8000B	5000	4300	2300	600	1000	المسار الصلب	80000-90000
SJ10000 ب	5500	4800	2300	600	1100	المسار الصلب	100000-110000
SJ12000B	5500	4800	2400	700	1200	المسار الصلب	120000-130000
SJ15000B	6000	5300	2400	900	1400	المسار الصلب	140000-150000



تتبع سيناريوهات تركيب الهيكل السفلي



تمتلك شركتنا فريق تصميم وإنتاج كامل ، لذلك يمكننا تصميم وتصنيع مجموعة متنوعة من الهيكل السفلي للمجنزرات وفقًا لمتطلبات العملاء المختلفة.





تتبع تعبئة الهيكل السفلي



تغليف العجلة الأمامية: لوح خشبي قياسي أو لوح فولاذي.

طريقة النقل: الشحن البحري ، الشحن الجوي ، النقل البري.





التعليمات



س1. إذا كانت شركتك تاجر أو مصنع؟

ج: نحن الصانع والتاجر.

س 2.هل يمكنك توفير هيكل سفلي مخصص؟

ج: نعم.يمكننا تخصيص الهيكل السفلي وفقًا لمتطلباتك.

س 3.كيف هو سعرك؟

ج: نحن نضمن الجودة مع توفير السعر المناسب لك.

س 4.كيف هي خدمة ما بعد البيع الخاصة بك؟

ج: يمكننا أن نقدم لك ضمانًا لمدة عام واحد بعد البيع ، ويمكن الحفاظ على أي مشكلة في الجودة ناجمة عن عيوب التصنيع دون قيد أو شرط.

س 5.ما هو موك الخاص بك؟

ج: 1 مجموعة.

س 6.كيف ستضع طلبك؟

ج: من أجل التوصية برسم واقتباس مناسبين لك ، نحتاج إلى معرفة:

أ.الجنزير المطاطي أو الهيكل السفلي للمسار الفولاذي ، ويحتاج إلى الإطار الأوسط.

ب.وزن الماكينة ووزن الهيكل السفلي.

ج.قدرة التحميل للهيكل السفلي للجنزير (وزن الماكينة بالكامل باستثناء الهيكل السفلي للجنزير.

د.طول الهيكل السفلي وعرضه وارتفاعه

ه.عرض المسار.

F.ارتفاع

ز.السرعة القصوى (KM / H).

ح.تسلق زاوية المنحدر.

أنا.نطاق تطبيق الجهاز وبيئة العمل.

ي.كمية الطلب.

ك.ميناء المقصد.

ل.سواء طلبت منا شراء أو ترتيب المحرك ذي الصلة وعلبة التروس أم لا ، أو طلب خاص آخر.
